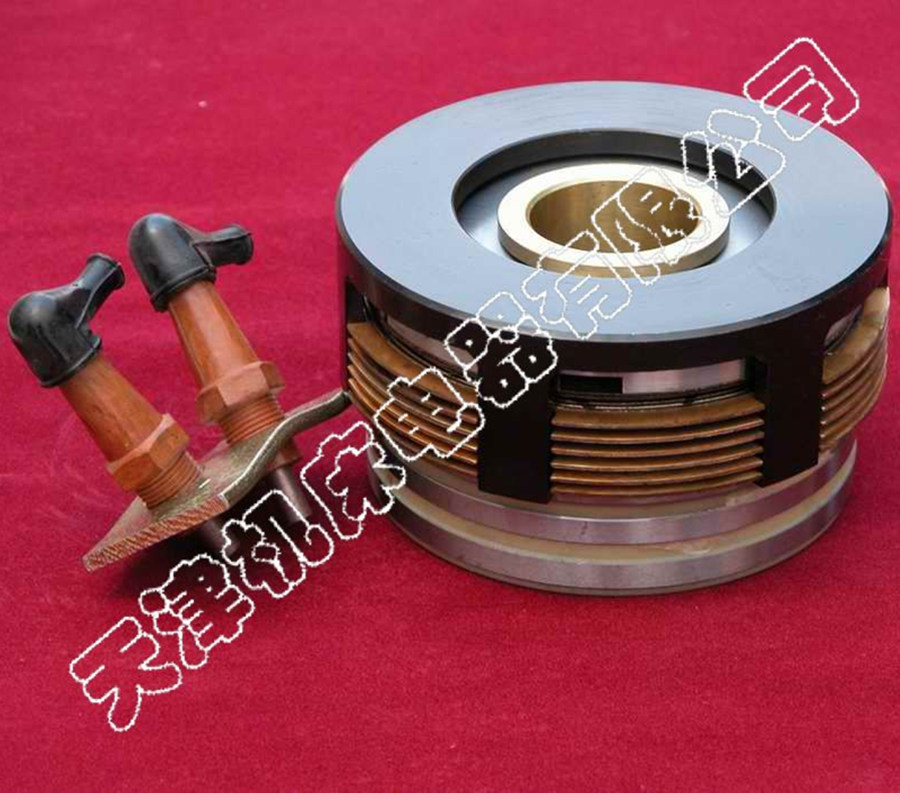

DLM2-10干式多片電磁離合器
- 查看會員價
- 產品規格：DLM2-10
- 額定動力矩：100 N.m
- 軸孔尺寸：35 mm
- 產品重量：4.8 KG
購買數量:
干式多片電磁離合器、制動器，為磁通不過片式，動作靈活可靠，摩擦片損后易調整，空載力矩小。主要用于數控機床、軋鋼、半自動車床、搬運、紡織等設備的機械傳動系統中，起到離合、換向、變速、定位、制動等作用。
詳細信息
.
商品說明

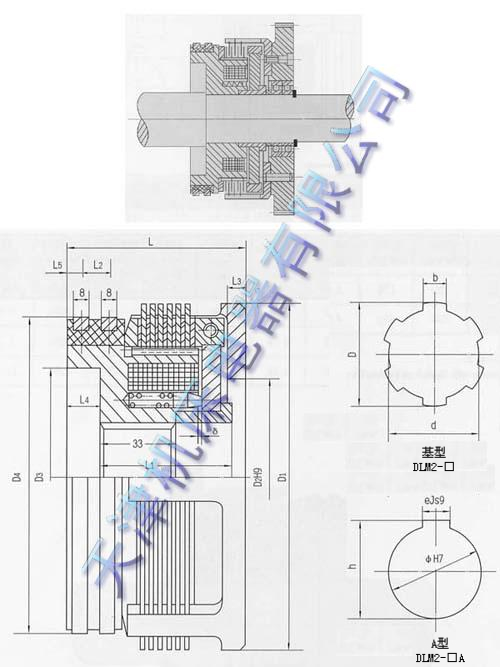

安裝示意圖及總裝圖：一、主要用途：干式多片電磁離合器、制動器，為磁通不過片式，動作靈活可靠，摩擦片損后易調整，空載力矩小。主要用于數控機床、軋鋼、半自動車床、搬運、紡織等設備的機械傳動系統中，起到離合、換向、變速、定位、制動等作用。
二、工作條件：海拔高度不超過2000米；周圍空氣溫度為-5°C～+40°C；周圍介質中無爆炸危險且無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃；離合器線圈的供電電壓波動不超過+5%和-15%的額定電壓；摩擦片應清潔無油污。
三、安裝：安裝前檢查摩擦片不應有油污及雜物；安裝是應軸向固定，如分軸安裝應保持同軸度為9級；摩擦片磨損后，應調整氣隙。
| 產品系列 | 規格
size |
額定動力矩 N.m | 額定靜力矩 N.m | 空載力矩(≤) N.m | 接通時間(≤) S | 斷開時間( ≤ )S | 額定電壓 DCV | 線圈消耗功率 (20℃) W |
允許最高轉速 r/min | 重量 kg |
| DLM2 | 10 | 100 | 110 | 1.0 | 0.25 | 0.05 | 24 | 36 | 2500 | 4.8 |
| 16 | 160 | 175 | 1.6 | 0.28 | 0.06 | 24 | 42 | 2000 | 6.2 | |
| 40 | 400 | 440 | 4.0 | 0.35 | 0.12 | 24 | 43 | 1500 | 13.5 |
| 規格 size | 徑向尺寸 Radial Demensions | 軸向尺寸 Axial Demensions | 電刷型號 Brush | |||||||||||||||
| D1 | D2 | D3 | D4 | D | d | b | φ | e | h | L | L1 | L2 | L3 | L4 | L5 | δ | ||
| 10 | 128 | 80 | 80 | 122 | 35 | 30 | 10 | 35 | 10 | 37.8 | 77 | 57 | 13 | 8 | 14 | 7 | 0.3±0.05 | DS-003 |
| 16 | 148 | 85 | 88 | 134 | 45 | 40 | 12 | 45 | 14 | 47.8 | 79 | 58 | 13 | 8 | 16 | 7 | 0.3±0.05 | DS-003 |
| 40 | 198 | 110 | 145 | 190 | 60 | 54 | 14 | 60 | 18 | 63.3 | 98 | 68 | 13 | 8 | 25 | 7 | 0.4±0.05 | DS-003 |
更多產品詳情請咨詢我們的技術人員，我公司技術部電話022-24985321。
